Serial Monitor

🔗 Serial Monito Web

Inspirado no Serial Monitor da IDE do Arduino, o Serial Monitor Web é uma ferramenta para comunicação serial que funciona diretamente no navegador, sem precisar instalar uma IDE ou qualquer outro software.

A ideia é simples: abrir o navegador, conectar a placa e começar a testar.

Além das funções tradicionais de um Serial Monitor, ele possui alguns recursos voltados especialmente para testes e debug de comunicação UART, incluindo envio de bytes em modo binário e visualização em hexadecimal.

Por que um Serial Monitor Web?

O Serial Monitor da IDE do Arduino é muito útil para monitorar dados e fazer debug de projetos com Arduino, ESP32 e outros microcontroladores.

Porém, para um teste rápido, abrir uma IDE completa pode ser desnecessário. E quando a IDE não está instalada, é preciso instalar todo o ambiente apenas para fazer uma comunicação serial simples.

O Serial Monitor Web foi criado para resolver justamente esse problema:

Abriu o navegador, conectou a placa e pronto.

Conexão

Ao abrir a ferramenta, selecione a porta serial correspondente à placa.

Depois de conectar, a comunicação pode ser utilizada normalmente para receber e enviar dados.

O monitor pode ser utilizado com diferentes dispositivos que disponibilizem uma interface serial, como:

• Arduino
• ESP32
• Conversores USB-Serial
• Outros microcontroladores com comunicação UART

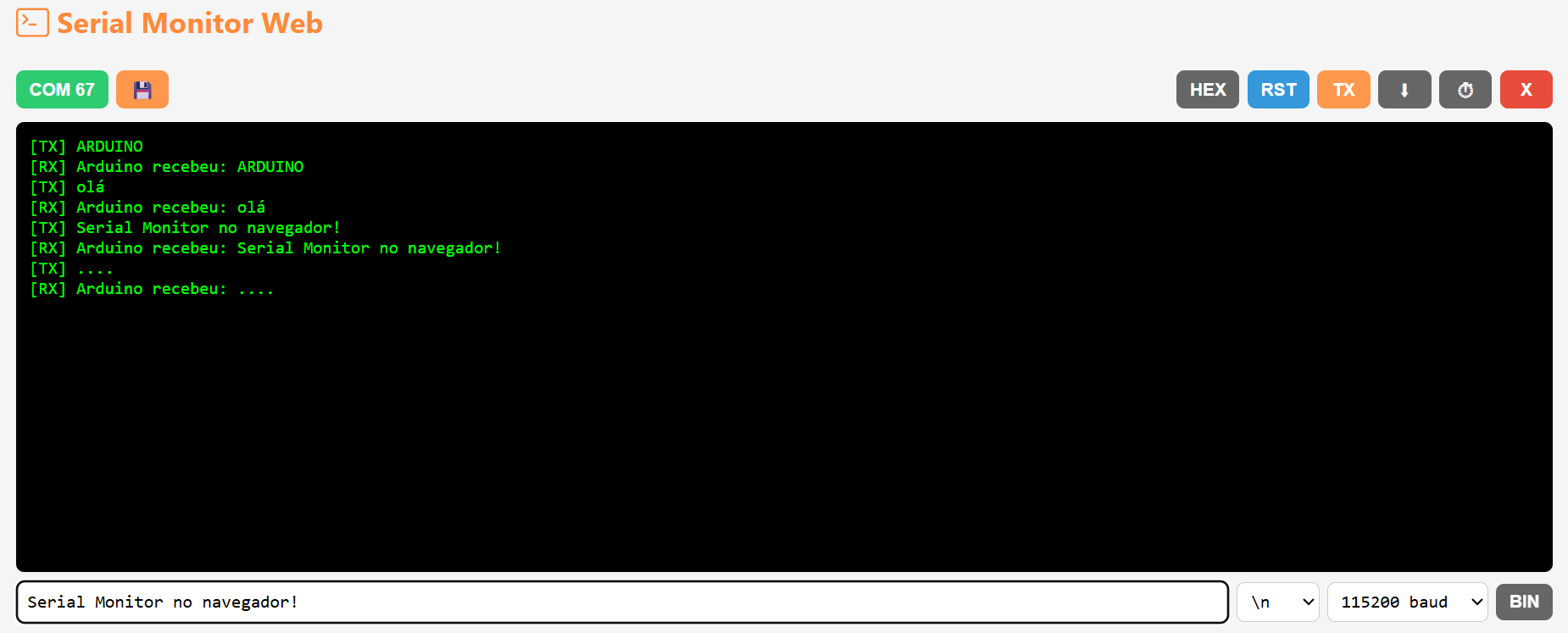

Interface

A interface é dividida em três partes principais:

• Conexão e saída serial: seleção da porta e área onde os dados recebidos são exibidos.
• Controles: opções para alterar a forma como os dados são apresentados e controlar a comunicação.
• Entrada: campo utilizado para enviar dados para a placa.

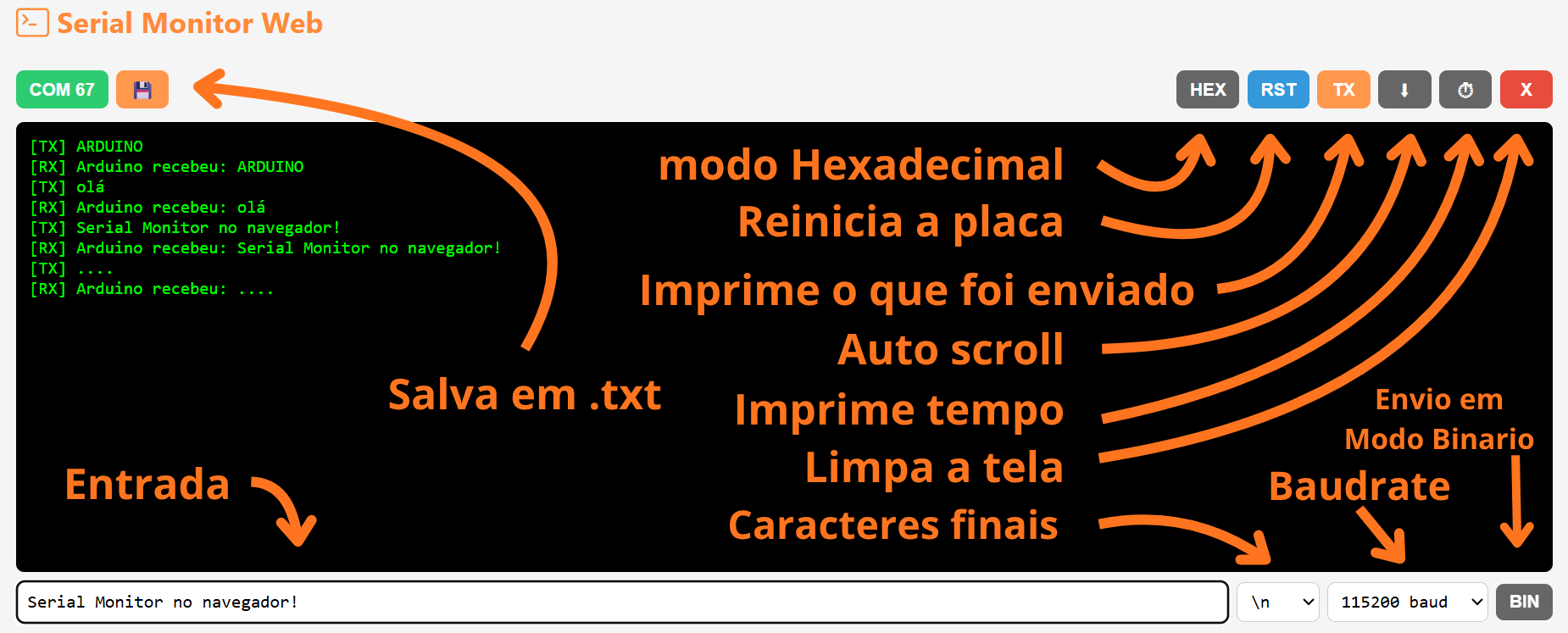

Botões e seletores

• Save salva em .txt a saida.
• RST executa o reset fisico do dispositivo conectado se tiver suporte para isso.Funciona por exemplo com Arduino UNO, Nano e ESP32.
• HEX Modo de exibição em hexadecimal.
• TX Habilita a impressão dos dados enviados. quando esta habilitado eles são identificados como: [TX]<...> e as recepções passam a ser [RX]<...>.

• AutoRoll Habilita a rolagem automatica a medida que os dados são enviados ou recebidos.

• Clear Limpa a saida.

• Caracteres de fim Seleção dos caracteres de encerramento que serão adicionados ao final da entrada.

• BIN Modo de entrada numérico.

Envio de texto

O modo padrão permite enviar texto para a porta serial.

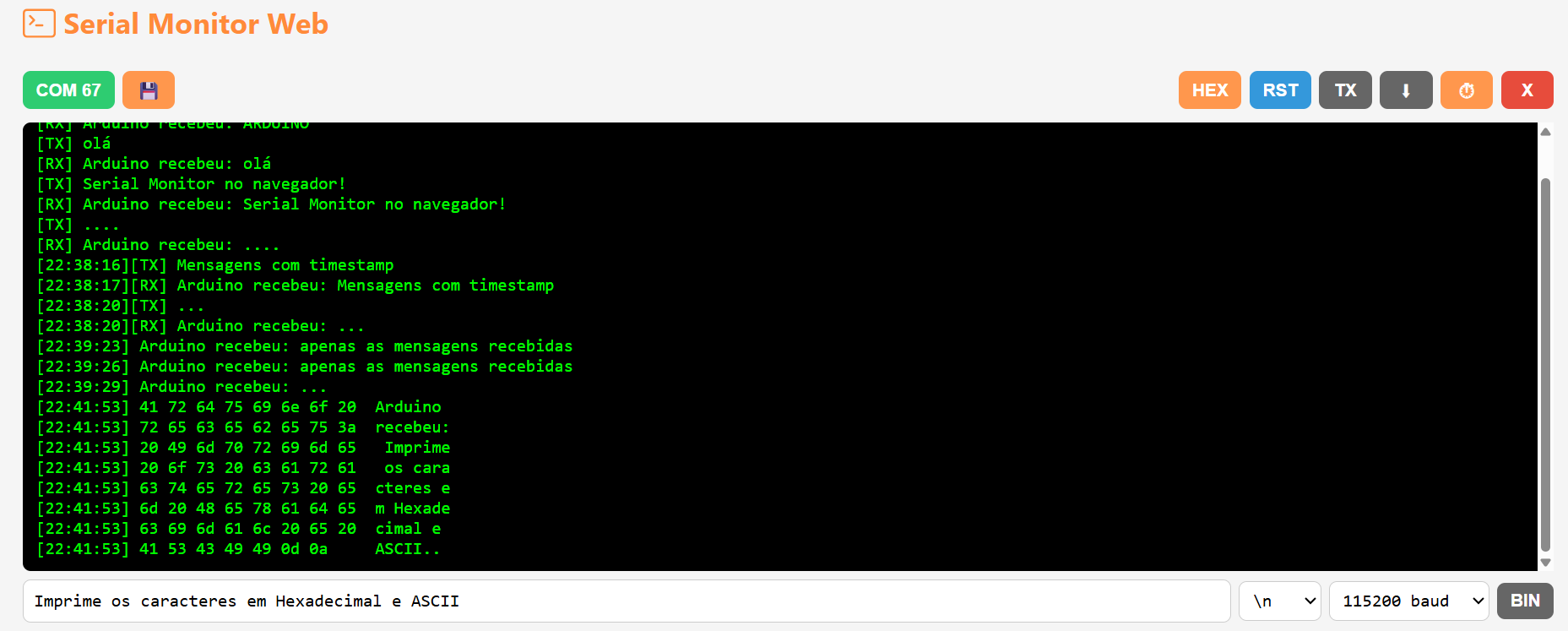

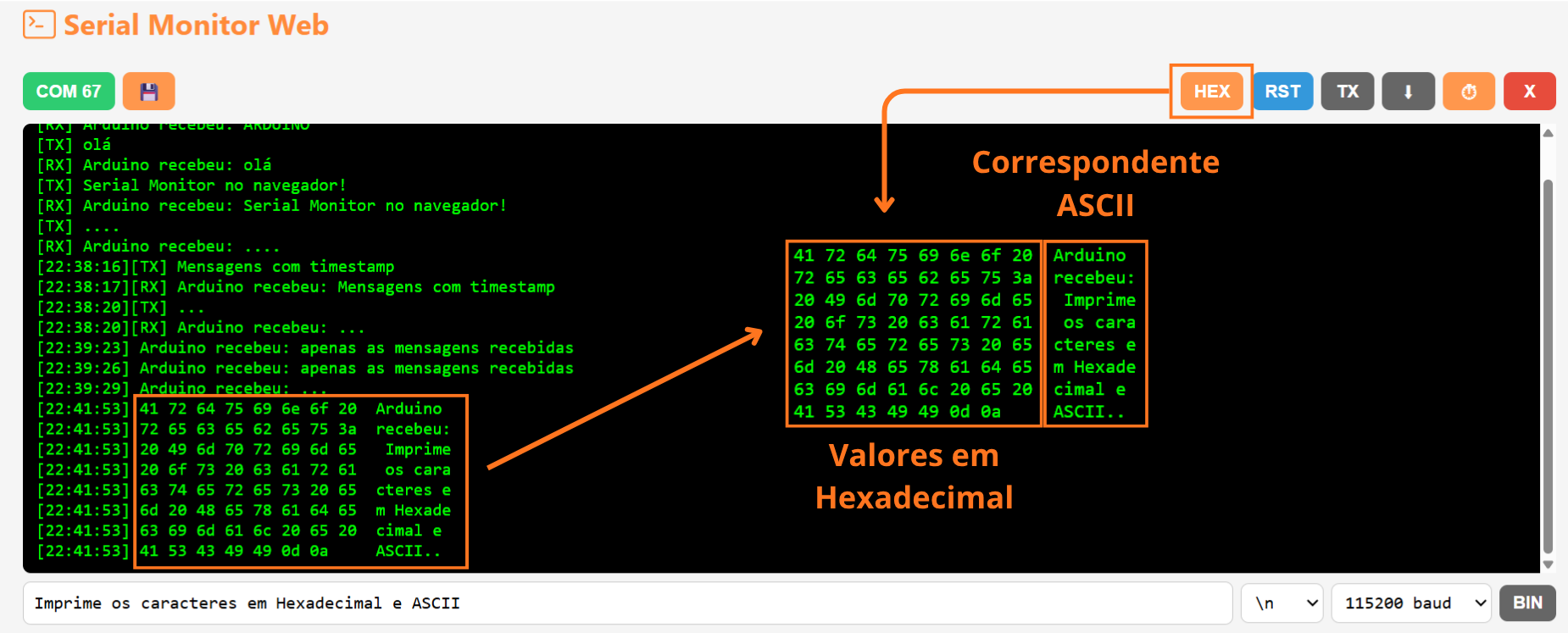

Modo de exibição Hexadecimal HEX

Exibe os caracteres recebidos em formato de hexdump. 8 caracteres por linha com seus respectivos valores a esquerda, e os mesmos caracteres ao final com o simbolo equivalente na tabela ASCII. Muito util pra visualizar os valores reais enviados e principalmente valores sem correspondência na tabela ASCII.

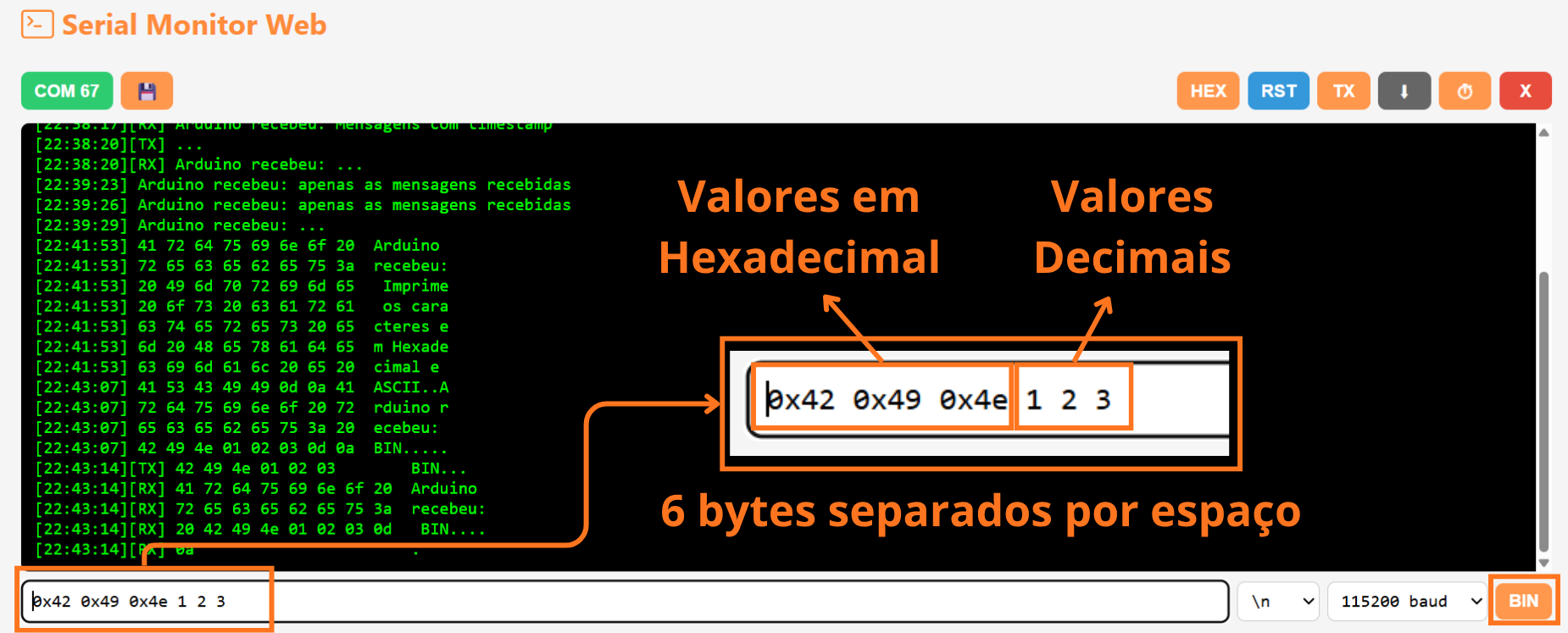

Modo de entrada numérica BIN

Ao inves de usar caracteres a entrada passa a aceitar os valores de cada byte separado por espaço. Os valores podem ser em base decimal de 0 a 255 ou em hexadecimal com o prefixo 0x pra identifica como 0x80 que é 128 em decimal.
