Shell

O modo Shell permite realizar leituras e configurações através de comandos de texto. Ele pode ser utilizado em qualquer aplicativo de comunicação serial, como:

🔌 Conexão

Para conectar um dispositivo ao computador, é necessário utilizar um FoxLink. Veja mais detalhes em: FoxLink

Iniciando e utilizando o modo Shell

  1. Conecte o dispositivo ao computador usando um FoxLink

  2. Abra um software de comunicação serial (Arduino IDE, Putty ou Fox Serial)

  3. Selecione a porta COM do FoxLink

  4. Configure:

  5. Baudrate: 115200

  6. Final de linha: NL + CR

  7. Envie o comando:

FOX-SHELL

O dispositivo deve responder com:

FOX-SHELL-INIT!

  1. Após a inicialização, utilize:

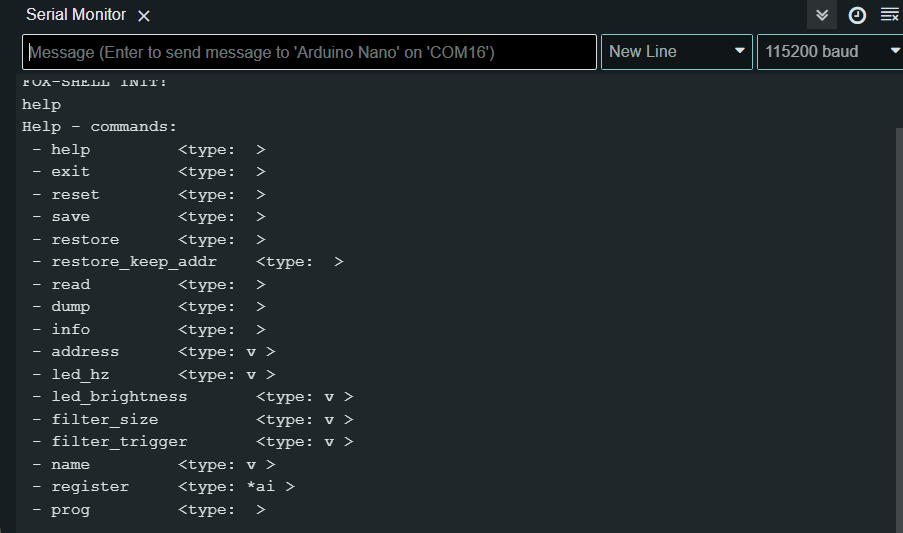

  2. help — para listar os comandos disponíveis

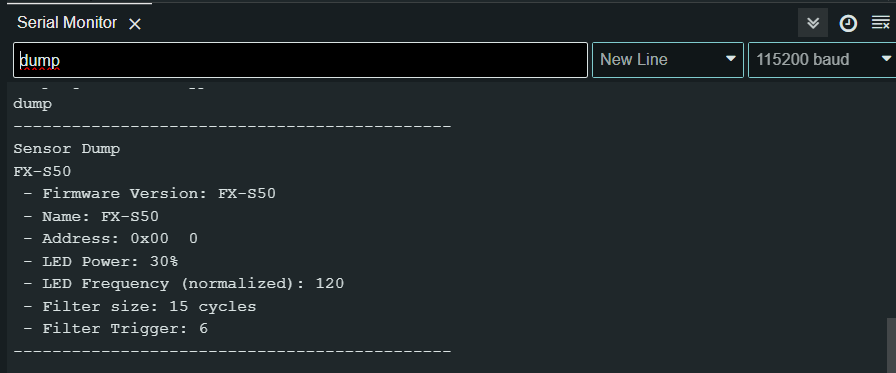

  3. dump — para visualizar as configurações atuais

  4. ⚠️ Antes de sair, salve as alterações:

save
  1. Finalize o modo Shell com:
exit

Comandos

A lista de comandos varia de acordo com cada dispositivo, mas todos possuem os comandos básicos abaixo:

  • FOX-SHELL — inicia o modo Shell
  • help — lista os comandos disponíveis
  • exit — encerra o shell
  • dump — exibe as principais configurações
  • reset — reinicia o dispositivo
  • uuid — lê o identificador único
  • save — salva as alterações realizadas
  • address — lê ou altera o endereço FoxWire
  • register — lê ou escreve um registrador de 8 bits
  • vcc — mede a tensão interna
  • restore — restaura configurações de fábrica
  • restore_keep_addr — restaura sem alterar o endereço

Inicialização condicional (Redes com multiplos dispositivos)

Em redes com múltiplos dispositivos, é necessário especificar com qual dispositivo deseja se comunicar.

Por padrão, o comando:

FOX-SHELL

inicia todos os dispositivos na linha. Isso só é seguro quando há apenas um dispositivo conectado — caso contrário, podem ocorrer conflitos de comunicação.

Para resolver isso, utilize os modos de inicialização condicional:

  • FOX-SHELL — inicia todos os dispositivos (usar apenas com um dispositivo)
  • FOX-SHELL-<ADDR> — inicia um dispositivo específico pelo endereço
  • FOX-SHELL-IF — inicia apenas o dispositivo que atende a uma condição específica
  • FOX-SHELL-UNLOCK — desbloqueia os dispositivos para permitir nova comunicação

⚠️ Importante

  • O modo Shell permite comunicação com um dispositivo por vez.
  • Em redes com múltiplos dispositivos, utilize sempre a inicialização condicional para evitar conflitos.
  • Para configurar vários dispositivos simultaneamente, utilize o FoxLink WebTool.

Exemplo

FOX-SHELL-0
<comandos>
exit
FOX-SHELL-UNLOCK
FOX-SHELL-1
<comandos>
exit

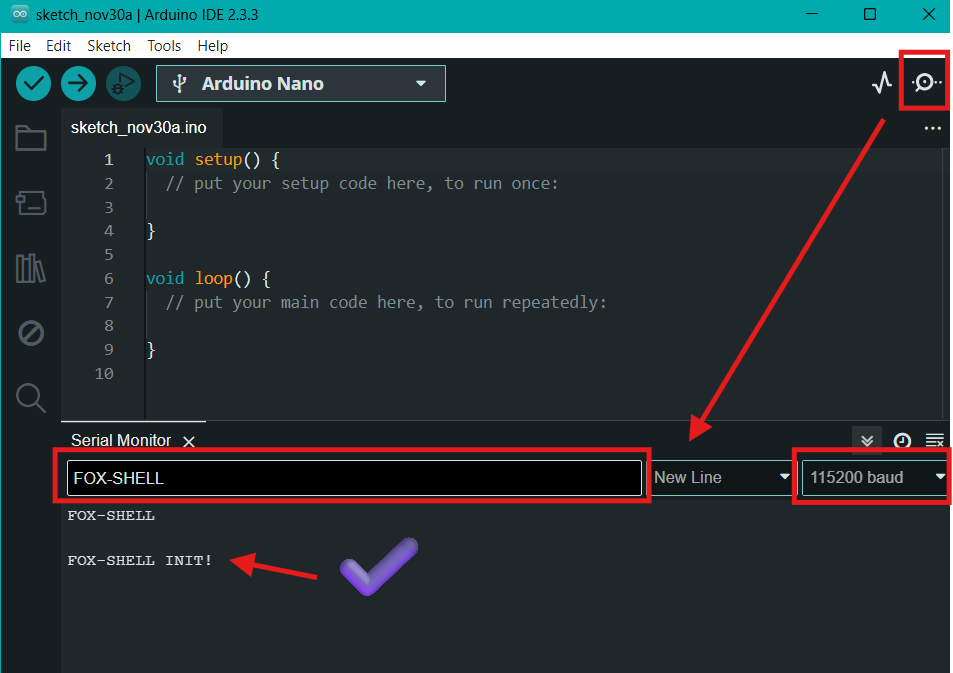

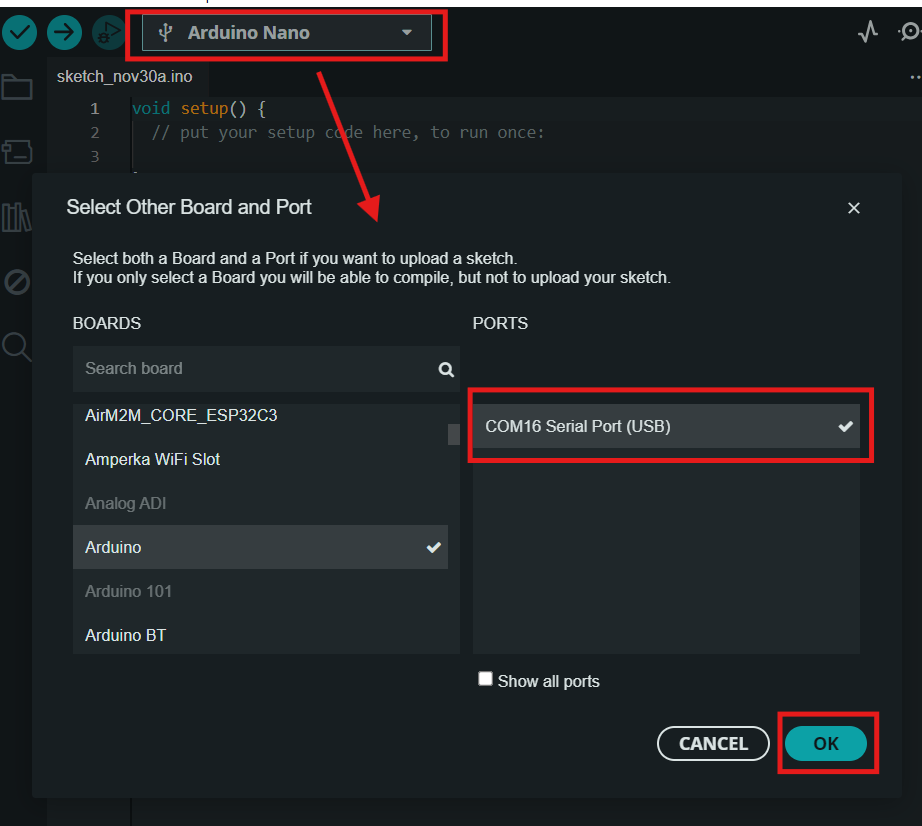

Shell com Arduino IDE

Monitor

Monitor

Monitor

Monitor

Shell com Fox Serial

1. Acesse: https://luisf18.github.io/FoxLink_web_tool/serial.html

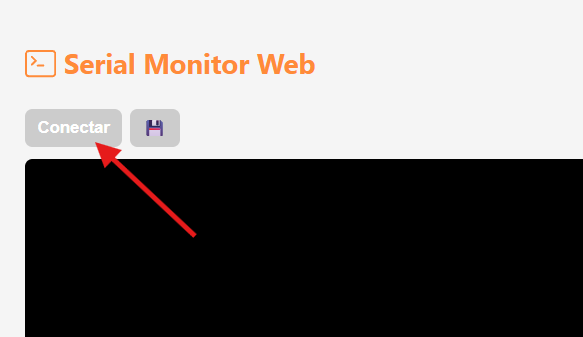

2. Clique em conectar

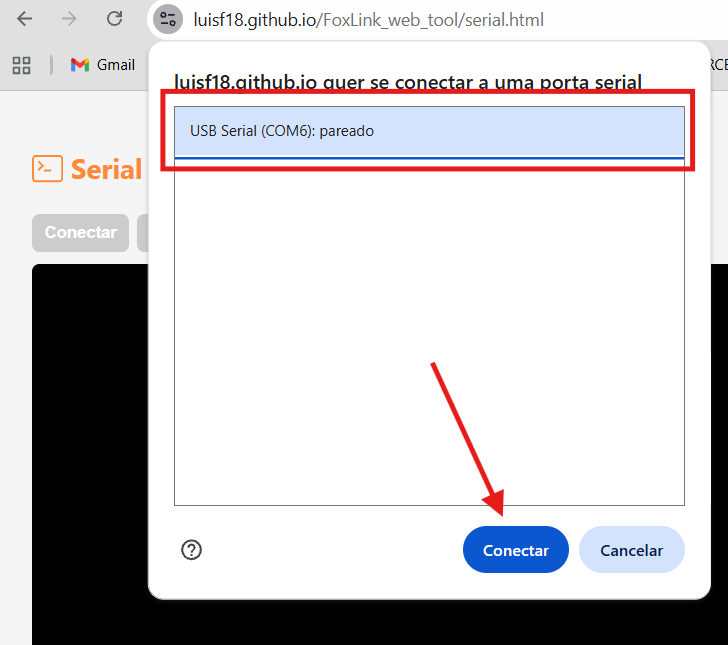

3. Escolha a serial do FoxLink

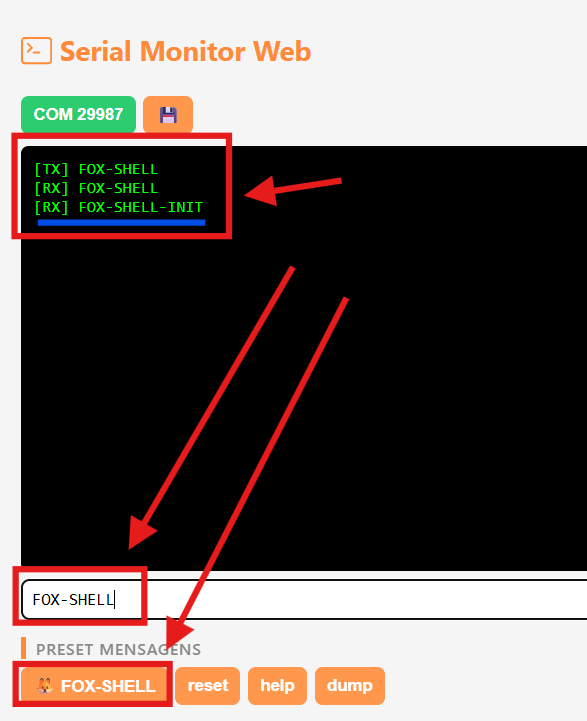

4. Clique em FOX-SHELL ou digite o comando manualmente
