FoxLink

Um FoxLink é a placa que possibilita a comunicação entre o computador e os dispositivos da Fox. É recomendado usar o FoxLink oficial mas também é possovel montar. A seguir as alternativas.

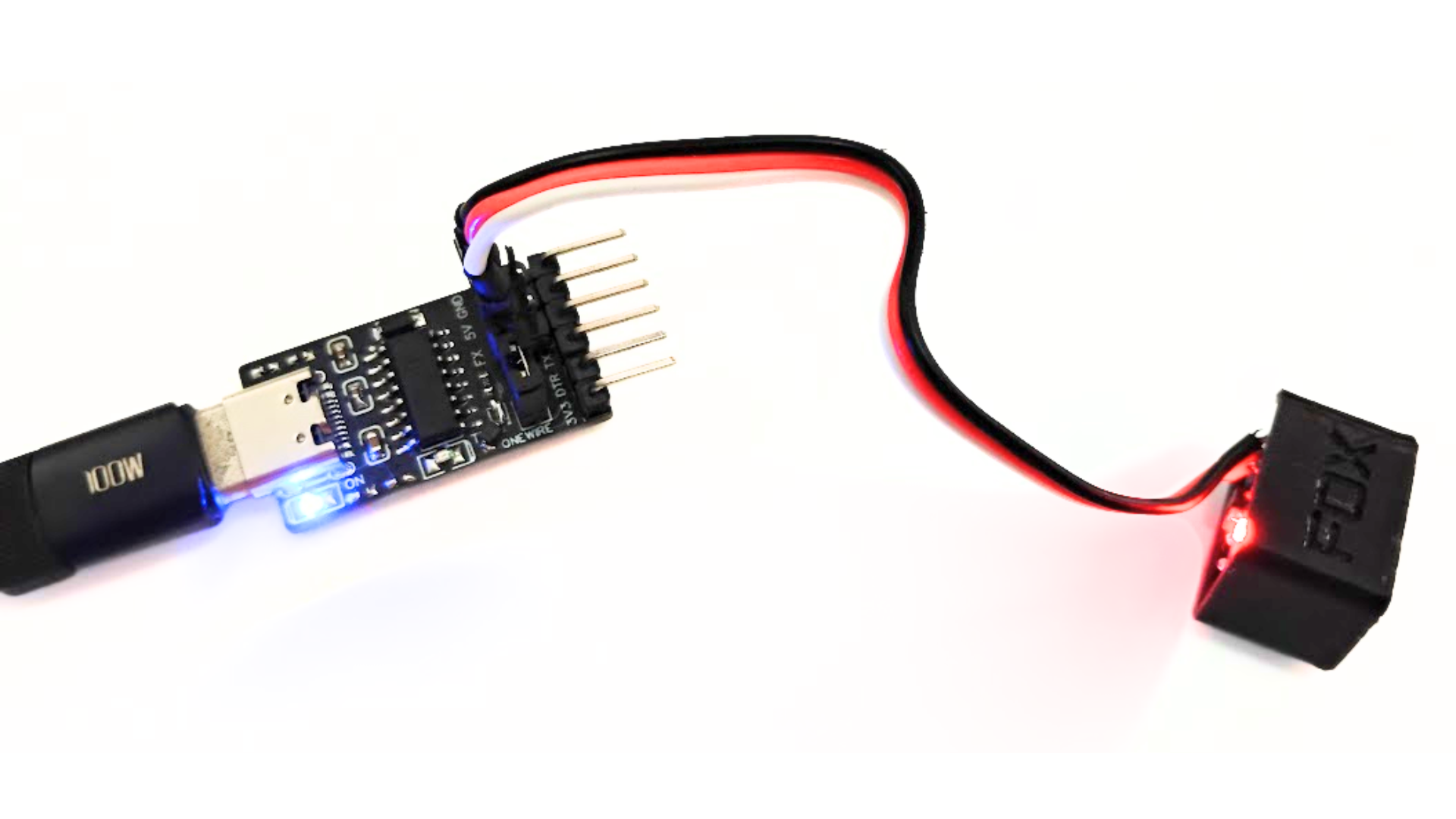

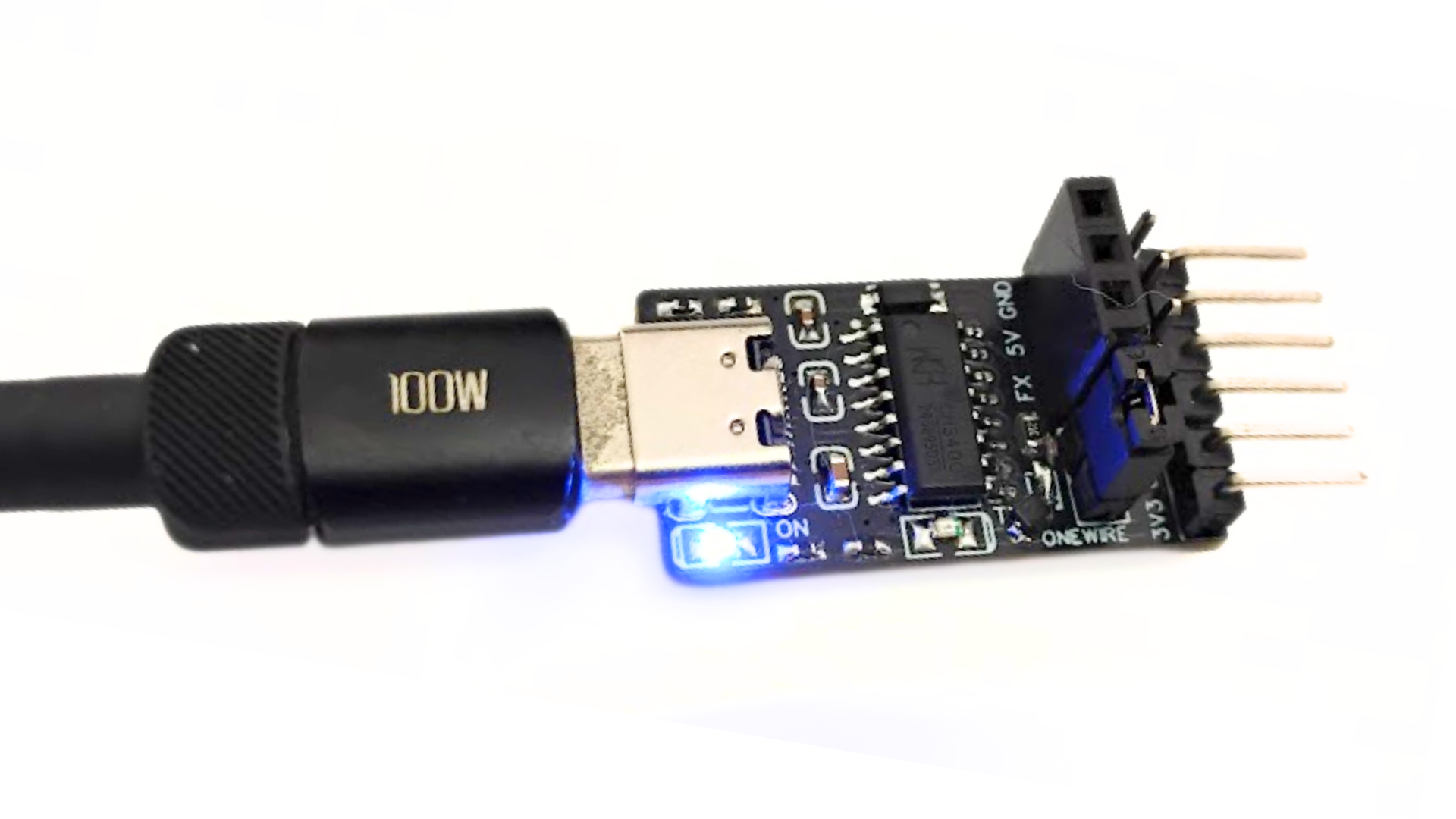

A Fox fornece um FoxLink oficial multiprotocolo. Ele é 4 em 1, funciona com dispositivos Fox (FoxWire/FoxShell), ESCs BLHeli e AM32 e também pode ser usando como conversor USB serial. O uso é simples, basta conectar o dispositivo nos primeiros 3 pinos (conforme a imagem). Obs: no modo foxlink, am32 e BlHeli o jumper precisa estar conectado.

Texto alternativo Texto alternativo

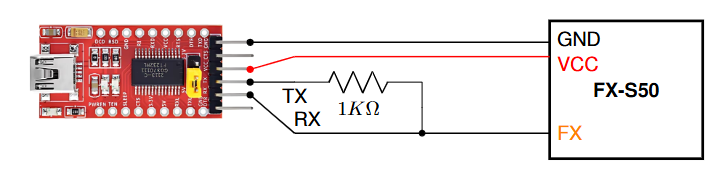

Conecte o TX da placa com o RX usando um resistor de 1Kohm. O pino RX será o pino de comunicação (Pino FX) que deverá ser conectado aos sensores.

Texto alternativo

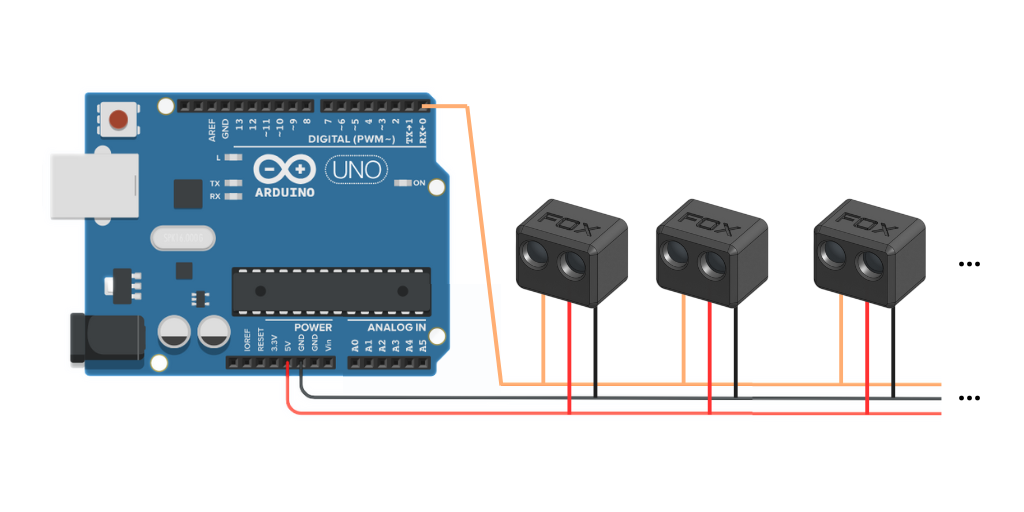

Outra opção é usar um Arduino Nano ou UNO como interface entre o computador e os dispositivos Fox. No entanto, a comunicação não é tão estavel como usando um conversor USB Serial ou FoxLink oficial. Por isso, se for usar, teste mais de uma vez se as configurações de fato foram salvas.

Abra o Arduino IDE ou o Arduino uploader, faça upload do código abaixo, em seguida conecte o pino de sinal do sensor, "FX", ao pino 0 também conhecido como "RX".

✅ A versão atual melhorou significativamente o desempenho.

// Fox Dynamics Team
// FoxLink bitwise ASM V0.2
#include <avr/io.h>

int main() {
  DDRD = (1 << PD1);
  PORTD = (1 << PD0);
  while (1) {
      asm volatile (
          "in r0, %[pin]" "\n\t"
          "bst r0, 0" "\n\t"
          "bld r0, 1" "\n\t"
          "out %[port], r0" "\n\t"
          :
          : [pin] "I" (_SFR_IO_ADDR(PIND)),
            [port] "I" (_SFR_IO_ADDR(PORTD))
          : "r0"
      );
  }
}

Alternativa para fazer upload online sem o Arduino IDE

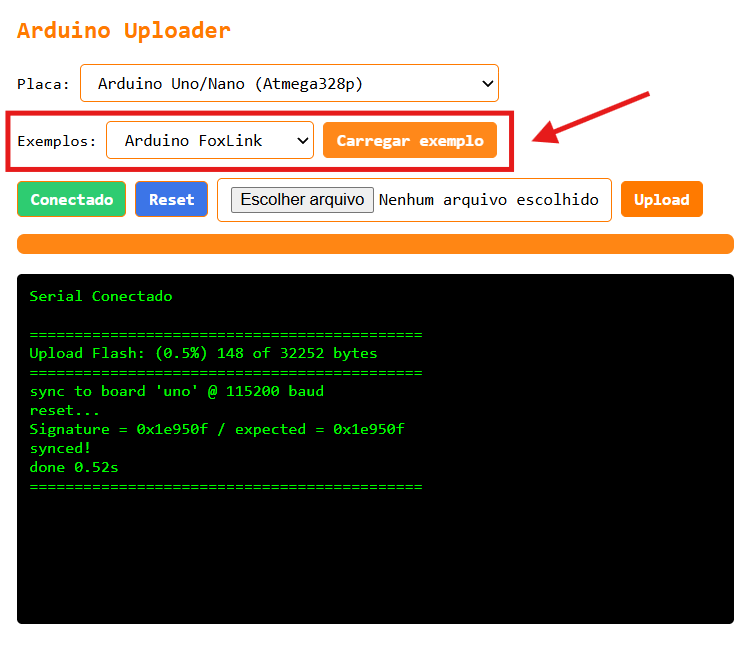

A Fox disponibiliza uma ferramenta de upload de binarios ja compilados para Arduino o Arduino uploader. Para carregar o código do Arduino Foxlink acesse o Arduino uploader, escolha e conecte a placa, depois selecione o exemplo Arduino Foxlink e clique em Carregar exemplo. O codigo será instalado e a placa ja estará pronta para uso com o FoxLink webtool

Texto alternativo

Texto alternativo
