FoxWire

O protocolo FoxWire foi projetado para prover comunicação rápida e confiavel com multiplos dispositivos através de um unico fio. Ele pode ser implementado em Hardware ou em Software em praticamente qualquer microcontrolador.

Ele usa o protocolo UART 8N1 com baudrate de 115200, enquanto um dispositivo envia bytes os outros escutam. O protocolo funciona com um Host (Mestre) iniciando a comunicação, ele envia um pacote de um ou mais bytes que identifica o dispositivo e o modo de conexão.

Exitem 4 tipos de pacotes de inicialização, que indicam a quantidade de bytes sequintes e o objetivo da comunicação.

• Pacote Status: Pacote de apenas 1 byte, que aguarda que o dispositivo destino responda com 1 byte de confirmação
• Pacote Read: Pacote de 2 bytes, que aguarda que o dispositivo destino responda com 1 byte de resposta
• Pacote Write: Pacote de 3 bytes, que aguarda que o dispositivo destino responda com 1 byte de resposta
• Pacote Estendido: Pacote com mais de 3 bytes

Header dos Pacotes

o header possui 1 byte

• bit 7 MSB: 1 (indica que é um pacote Header)
• bit 5-6: tipo de pacote (0, 1, 2 ou 3)
• bit 0-4: Endereço do dispositivo destino

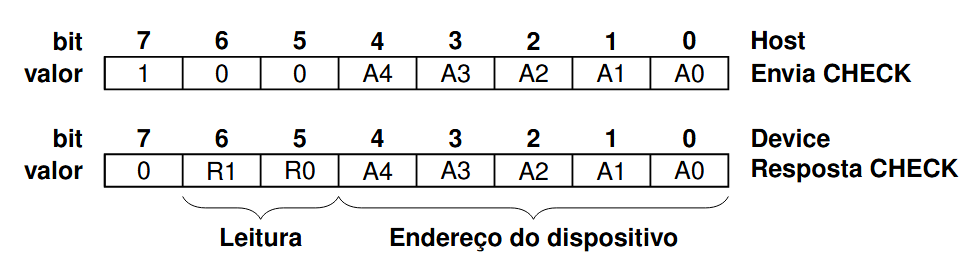

Pacote status

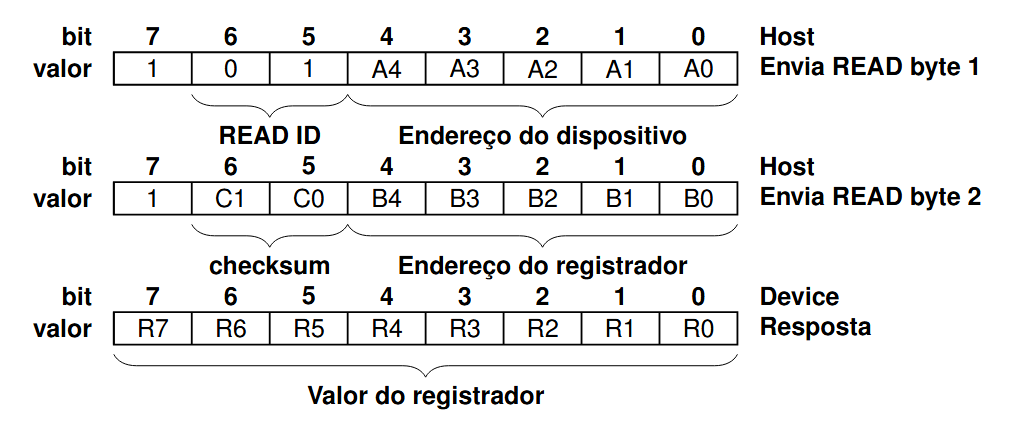

Pacote read

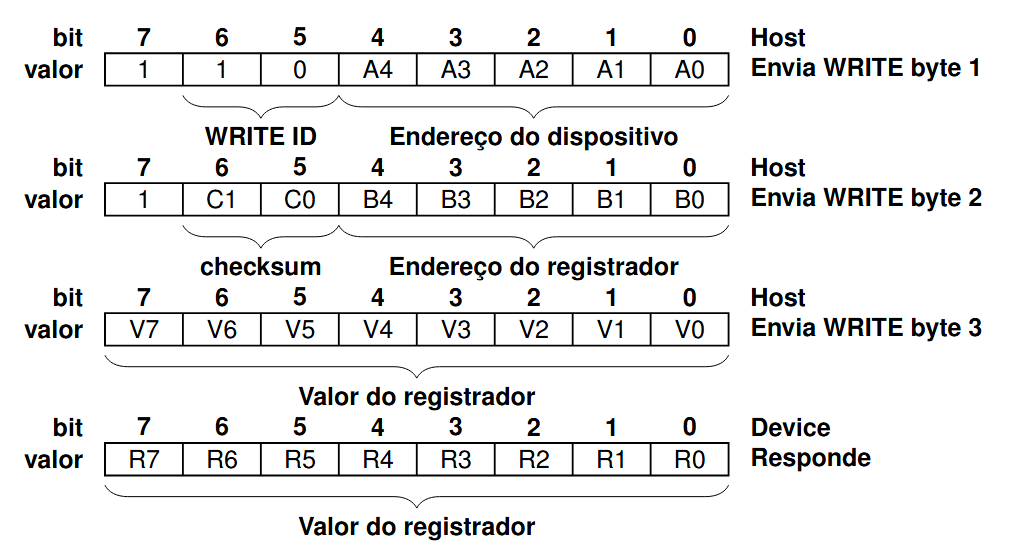

Pacote write

Pacote estendido
